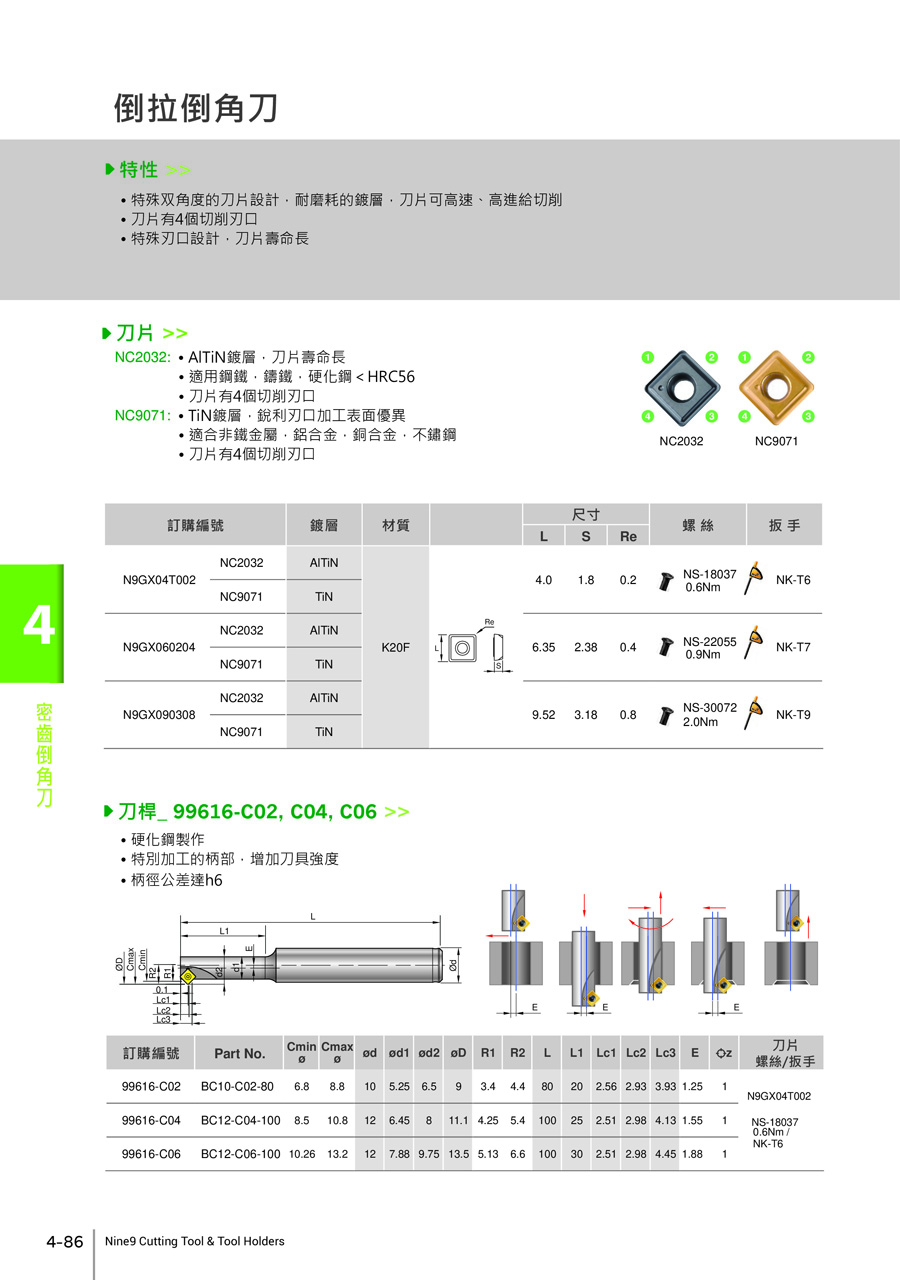

刀桿
- 硬化鋼製作
- 特別加工的柄部，增加刀具強度
- 柄徑公差達h6

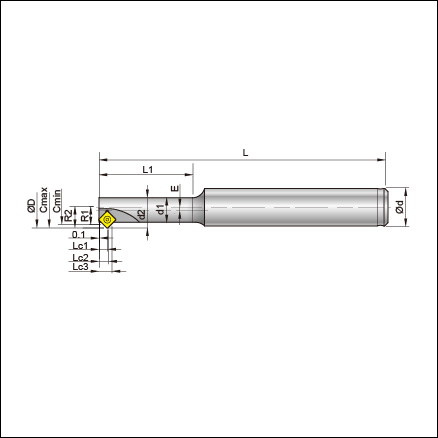

| Order No. | Part No. | Cmin ø | Cmax ø | ød | ød1 | ød2 | øD | R1 | R2 | L | L1 | Lc1 | Lc2 | Lc3 | E |
 z
|
刀片 螺絲/板手 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 99616-C02 | BC10-C02-80 | 6.8 | 8.8 | 10 | 5.25 | 6.5 | 9 | 3.4 | 4.4 | 80 | 20 | 2.56 | 2.93 | 3.93 | 1.25 | 1 |
N9GX04T002 *NS-18037 0.6Nm NK-T6 |
| 99616-C04 | BC12-C04-100 | 8.5 | 10.8 | 12 | 6.45 | 8 | 11.1 | 4.25 | 5.4 | 100 | 25 | 2.51 | 2.98 | 4.13 | 1.55 | 1 | |
| 99616-C06 | BC12-C06-100 | 10.26 | 13.2 | 12 | 7.88 | 9.75 | 13.5 | 5.13 | 6.6 | 100 | 30 | 2.51 | 2.93 | 4.45 | 1.88 | 1 |
N9GX04T002N9GX04T002
刀片
- NC2032:•AlTiN鍍層，刀片壽命長 •適用鋼鐵，鑄鐵，硬化鋼＜HRC56 •刀片有4個切削刃口
- NC9071:•TiN鍍層，銳利刃口加工表面優異 •適合非鐵金屬，鋁合金，銅合金，不鏽鋼 •刀片有4個切削刃口
| Part No. | 鍍層 | 材 質 | 尺寸 | 螺絲 | 板手 | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | S | S | |||||||
| N9GX04T002 | NC2032 | AlTiN | K20F |
|
4.0 | 1.8 | 0.2 |
 NS-18037 0.6Nm |
 NK-T6 |
